1588v2 Signaling消息
Signaling消息用于传送一个或多个TLV实体序列。Signaling消息从一个时钟传送到一个或多个其它时钟。
报文格式

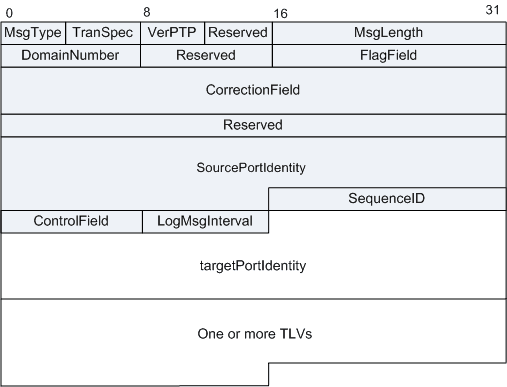

图1 Signaling消息格式
| 字段 | 长度 | 含义 |
|---|---|---|
| TranSpec | 4 bits | 传送相关。0表示PTP消息由1588协议使用1表示PTP消息由802.1as协议使用 |
| MsgType | 4 bits | 表示消息类型。 |
| Reserved | 4 bits | 保留字段。 |
| VerPTP | 4 bits | 表示1588协议的版本。 |
| MsgLength | 2 bytes | PTP消息的长度，即PTP消息的全部字节数目。计入字节始于报头的第一个字节，同时包含并收尾于任何尾标的最后一个字节，或是无尾标成员时收尾于消息的最后一个字节。 |
| DomainNumber | 1 byte | 域编号，表示发送该消息时钟所属的域。 |
| Reserved | 1 byte | 保留字段。 |
| FlagField | 2 bytes | 标志域。 |
| CorrectionField | 64 bits | 修正域，各报文都有，主要用在Sync报文中，用于补偿网络中的传输时延，E2E的频率同步。 |
| Reserved | 32 bits | 保留字段。 |
| SourcePortIdentity | 源端口标识符，发送该消息时钟的ID和端口号。 | |
| SequenceID | 2 bytes | 序列号ID，表示消息的序列号，以及关联消息的对应关系。 |
| ControlField | 1 byte | 控制域，由消息类型决定。 |
| LogMsgInterval | 1 byte | 录入消息周期，PTP消息的发送时间间隔。 |
| targetPortIdentity | 10 bytes | 目的端口标识。targetPortIdentity的取值要求为本消息目的地址对应端口的portIdentity。 |

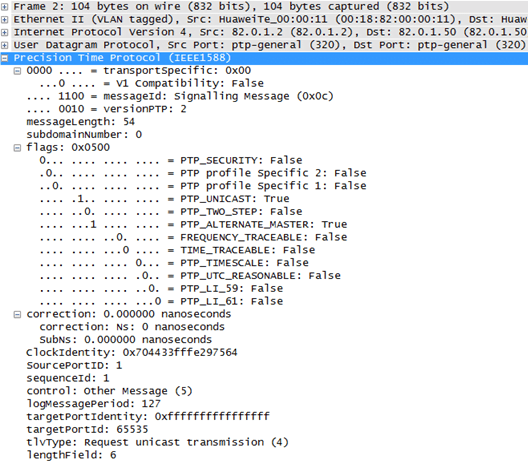

报文示例
参考标准
| 标准 | 描述 |
|---|---|
| IEEE 1588 V2 | Precision Clock Synchronization Protocol for Networked Measurement and Control Systems |
| IEEE P1588™ D2.2 | Draft Standard for a Precision Clock Synchronization Protocol for Networked Measurement and Control Systems |
